Regulador de Tensão Digital GRTD-TH3
Este equipamento utiliza o que há de mais moderno em tecnologia de controle de excitação para geradores síncronos possuindo algoritmos avançados para detecção de falhas garantindo confiabilidade disponibilidade e mantenabilidade do equipamento.
Características
Corrente de saída nominal: 10A
Corrente de saída forçada por 1 minuto: 12,5 A
Fusível para proteção da entrada de alimentação: 10 A / 300 V
Faixa de realimentação ajustável pelo trimpot Vad:
- E1 – 160 Vca à 300 Vca
- E2 – 330 Vca à 600 Vca
Frequência de operação na realimentação: 50 Hz ou 60 Hz
Faixa de medição da tensão do gerador: 0 à 840Vca
Tensão mínima do gerador para pré-escorvamento: 5 Vca
Frequência mínima do gerador para controle: 22 Hz
Tensão nominal de operação (potência): 220Vca
Faixa de alimentação da Potência (3 e E3/4): 50 à 280Vca (até 300Vca em transitórios)
Frequência de operação da alimentação (Potência): 50Hz ou 60Hz
Tensão de flutuação da alimentação (Potência): ±30%
Potência Máxima de Entrada: 1350VA
Potência Consumida (pelo equipamento): ~13VA
Conexão de alimentação: Monofásica
Conexão de realimentação: Monofásica
Relação de ganho do retificador controlado (à vazio): 0,45
Tensão máxima de campo: 135 Vcc
Regulação estática: < 0,5%
Limitador U/F: Ajustado para 54Hz ou 45Hz
Resposta dinâmica ajustável pelo trimpot Stb: 8 à 500ms
Resposta dinâmica ajustável pelo trimpot Stb: 8 à 500ms
Temperatura ambiente de trabalho: -40°C à 60°C
Temperatura de armazenamento: -20°C à 40°C
Temperatura de operação: -40°C à 60°C
Máxima umidade relativa do ar (operação e armazenagem): 0 – 80%
Grau de poluição: 3
Grau de proteção: IP00
Altitude para operação: Menor que 2000m ou maior igual à 2000m
Supressão de EMI: Filtro EMI diferencial classe X2
Sinalização do alarme: Indicação dos alarmes no LED RGB
LED de Regulador OK: LED RGB Verde piscando e 5V aceso indicam status OK
Peso aproximado: 350g +/-10g
Entrada analógica: ±10Vcc
Variação da Entrada Analógica: Variação: +/-15% da tensão de referência
Entrada Digital / Variação: CW com UP e DW / ±10% da tensão de referência
Operação paralelo Droop: TC PAR/5A ou PAR/1A
Droop: Variando de 0 à 10 % da tensão de referência
Proteções:
- Sobretensão do gerador.
- Sobre corrente de Excitação.
- Sobre corrente do Gerador.
- Falha Diodo Girante.
- Falta de realimentação na inicialização.
Limitadores:
- Limite Térmico de Excitação (Corrente de excitação).
- U/F.
- Falta de Realimentação na operação.
Alarmes:
- Máximo Ângulo de disparo.
- Falha µControlador.
Base: Alumínio fundido não inflamável (V0)
Relé (alarme de proteção): NF – Ok | NA – Proteção Atuando (10A – 250VCA/125VCA/24VCC)

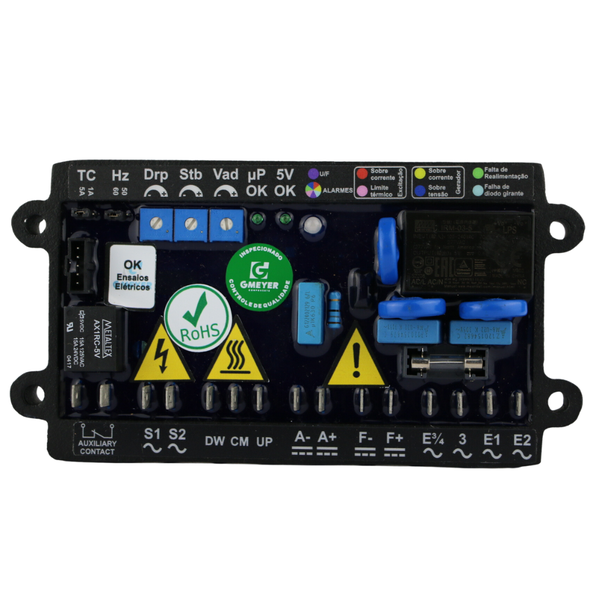

* Foto meramente ilustrativa
